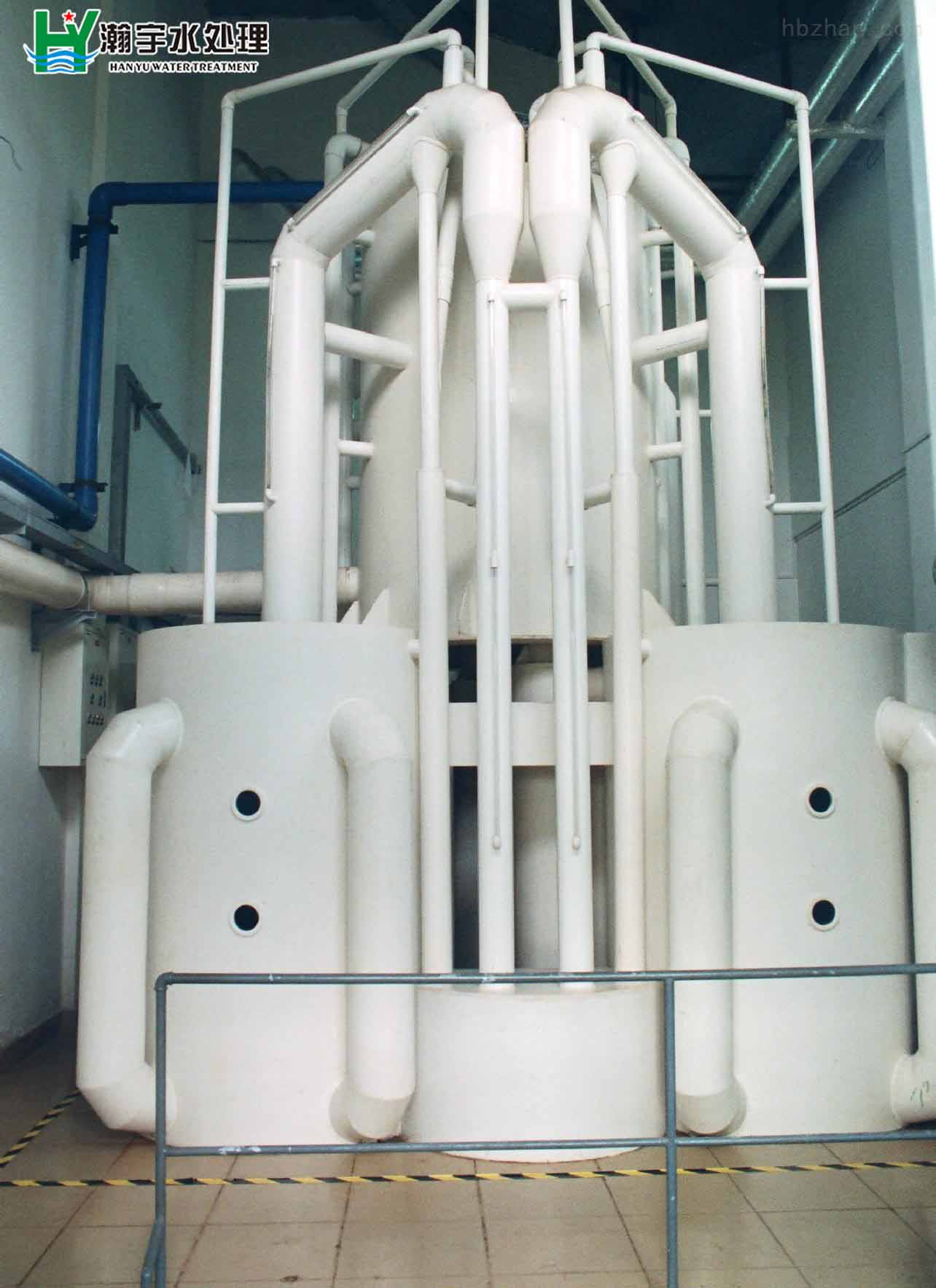

重力式無閥過濾器

工作原理及維護說明：

原水進入分配箱，再由分配箱均勻送入濾池，經過濾層自上而下地過濾水，通過多孔板水帽到達積水區，清水區通過連通管注入存水箱內貯存，水箱充滿后，通過出水管入清水池。

濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。

當水位達到虹吸輔助管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。

當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一周期工作。反洗時濾池交錯，兩個水箱的水共用一個濾池反洗。

重力式無閥過濾器運行維護說明

無閥濾器為自動運行，一般情況無須維護，正常運行需要注意以下幾點：

1 濾池初次進水或檢修后重新進水時應緩慢進水，以便使濾料間隙的空氣充分排出，消除“氣阻”。

2.根據濾料損耗的情況（如濾料因污染板結等）每年作適當?shù)难a(bǔ)充以滿足運行需要。（經驗數值10%）。

3.3-5年需對設備進行大檢修，主要檢查水帽的損壞情況和濾料的污堵情況或更換濾料。

4.原則上對設備本體及零部件防腐應每年一次。對個別金屬件生銹應隨時進行防腐處理，以延長其使用壽命。

5.濾池反洗強度應從小強度往大強度逐步調整，直至反洗強度合適。為此，可根據濾料的比重情況，將反洗強度調節板至虹吸下管管口的距離，從1/5D（D-虹吸下管內徑）開始，逐步往較大距離調整，直至反洗強度合適為止。
