一、重力式水力全自動高效節能曝氣濾機

<一> 、簡介

水力全自動高效節能曝氣過濾機是根據水力學、水化學等水處理理論優化設計的專門針對游泳池水質處理的專用水力自動化過濾機，該濾機根據游泳池水質及運行管理特有的需求，增加了除尿素油脂（人體特有污染物）裝置、反沖洗防故障控制裝置，使濾機穩定性大大增加，從而實現零故障工作。另外，該濾機易管理、易操作、易維護，大大降低了管理人員的工作負荷和難度，使游泳場館運營管理、水質管理更加省心、省力、省錢。

適用于：游泳池水處理、景觀水處理、水上樂園水處理、自來水廠水處理、養殖水處理等領域。

技術特點：

* 前瞻性技術，領先世界同類產品；節電60%以上 、節水60%以上 、節省土建70% 、節省藥品50～100%(不計消毒劑) 、節省人力100% ，運行費用極低，為國家高新技術項目受到國家大力推廣。

* 采用專有技術，無沖洗水箱，無沖洗水泵;多層反復合天然濾料，自動翻滾沖洗\反沖洗、自動排列、永不板結、永不更換。

* 自動引入空氣中的氧氣，增大溶解氧(達到8.8mg/L接近自然水的含氧量)，使水活化、鮮化，使水良性循環。

* 出水濁度0.4～１mg/L，池水永不更換，永遠天藍透明，水質優于國家標準。

* 不用投加混凝劑、助凝劑、除藻劑等任何化學藥品，即可有效去除泳池中的主要污染――尿素、油脂等人體污染。

* 設備結構緊湊，占地面積小，節省土建50-80%。

* 水力全自動系統，無閥門、無操作、無失誤,無需專職人員維護，節省人力100%。

* 全UPVC材質，無毒、無腐蝕、無維修，設備保用40年。

<二>、水力全自動高效節能曝氣過濾機用于游泳池的技術優勢

1、水力全自動

水力全自動高效節能曝氣過濾機充分利用水力學、水化學原理進行自動工作，濾機反沖時，根據濾料的截污情況自動形成虹吸進行反沖洗，濾料清洗干凈，操作人員對濾機基本沒有操作，管理簡單。

2、節電

水力全自動高效節能曝氣過濾機的布水板為小阻力濾板，阻力小、能耗低。濾機工作時，游泳池水只需自流到濾機頂部為濾機提供位能），濾機即可完成凈化工作。

3、節水

由于水力全自動高效節能曝氣過濾機提供有效條件，使泳池水在濾機內快速發生水化學反應，促使尿素、油脂等人體污染物在濾機位置快速衰減，從而降低游泳池的污染物，使游泳池水質在不大量換水的情況下，每天只補充少量水的情況下水質始終達標。

4、節熱

由于泳池不大量換水，僅補充少量的反沖洗水、蒸發水等，從而大幅節省熱量，這一特點在冬天特別突出。

5、泳池水質無化學污染

水力全自動高效節能曝氣過濾機采用近似理想濾料的多層復合濾料，過濾精度高。因此，泳池水處理系統不需投加混凝劑、助凝劑、滅藻劑等化學藥劑，從而有效避免化學藥劑中的鋁離子、銅離子給泳池水質帶來的化學污染，有效避免化學藥劑對人體健康的潛在不良影響。

6、使用壽命長

水力全自動高效節能曝氣過濾機材質為聚氯乙烯塑料，在室內不腐蝕不老化，使用壽命長達40年。濾料強度高，濾機反洗沖洗徹底，因此濾料可以長期使用，不用更換。

<三> HY系列全自動精濾設備工作原理

水中的主要污染是尿素、溶解酶、溶解蛋白、油脂等有機污染，常規工藝由于無法去除水中有機污染，更不含溶解氧，因而對水處理的認識只處于初級階段。HY系列水力自動曝氣精濾設備可以有效去除水中的有機污染，其過程描述如下：

第一步:曝氣充氧

溶氣氣浮是往水中溶氣過程和分離有機物，目的一是有效除去水中的人體污染等有機污染；二是增加水中溶解氧的含量，提高水的除污自凈能力。所謂流水不腐就是這個道理。

第二步:精濾

精濾不同于傳統的以單層沙粒為介質的砂濾，它是以多種礦物質作為濾料，并按比重大小、粗細程度由上至下分層排列組成的復合濾層，過濾精度極高，出水濁度達到0.4NTU以下。

第三步:再次曝氣充氧

通過精濾器過濾后的清水,從精濾器頂部的清水箱向設備出水槽匯集,通過出水槽螺旋曝氣增氧裝置對水進行再次曝氣溶氧,使水的溶氧量達到8mg/L的極植,使水活化、鮮化,進一步提高水除污自凈的能力。

第四步:反沖洗

模仿人體腎、腸排瀉的過程,它完全自行根據過濾器內部壓力的變化來判斷是否實施反沖。

<四> HY系列全自動精濾設備工作原理分部簡介

來水由進水管送入過濾設備上部自動曝氣充氧，經過濾層自上而下的過濾，濾后清水從連通管進入清（沖洗）水箱內貯存。水箱充涌后，進入出水槽，通過出水槽螺旋曝氣充氧裝置再次曝氣充氧出水。過濾設備運行中，濾層不斷截留懸浮物，濾層阻力逐漸增加，因而促使虹吸上升管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，并通過抽氣管不斷將虹吸下降管中的空氣帶走，使虹吸管內形成真空，發生虹吸作用，則水箱中的水自下而上的通過濾層，對濾料進行反沖洗。此時過濾設備仍在進水，反沖洗開始后，進水和沖洗廢水同時經虹吸上升管，下降管排至排水井排出。當沖洗水箱面下降到虹吸破壞管管口時，空氣進入虹吸管，虹吸作用被破壞，過濾設備反沖洗結束，過濾設備復又進水，自動進行下一周期的過濾運行。

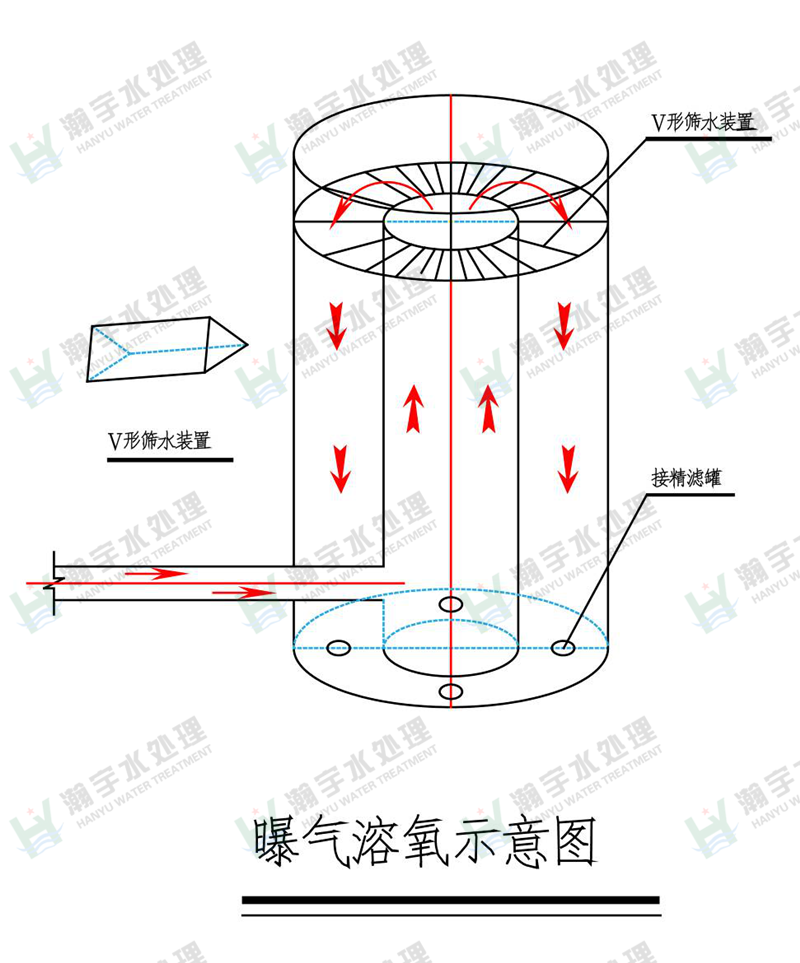

<1> 曝氣溶氧（吐故納新器）原理

在吐故納新器中，源水從其中的內通上升，在頂端溢流流到360度輻射水槽中，在水槽中水流分三部分跌落，在空中形成三個極薄的水幕，根據氧轉移原理，提高氧總轉移系數需加強水流液相主體的紊流程度，降低液膜厚度，加速氣、液界面的更新，增大氣、液接觸面積。也就是說水流充分細分，增大水流與空氣的接觸面積，在空氣中充分曝氣，使得水中富含溶解氧，同時水體中的有機物、含氮磷物質、氨氣、二氧化碳等有害氣體從水流表面溢出。因為氧化還原作用是水體凈化的主要作用，水中的溶解氧可以與污染物發生激烈的氧化反應，由此去除水中的有害物質。根據水質檢測,處理后水中的溶解氧保持著飽和狀態，使水始終鮮化、活化。

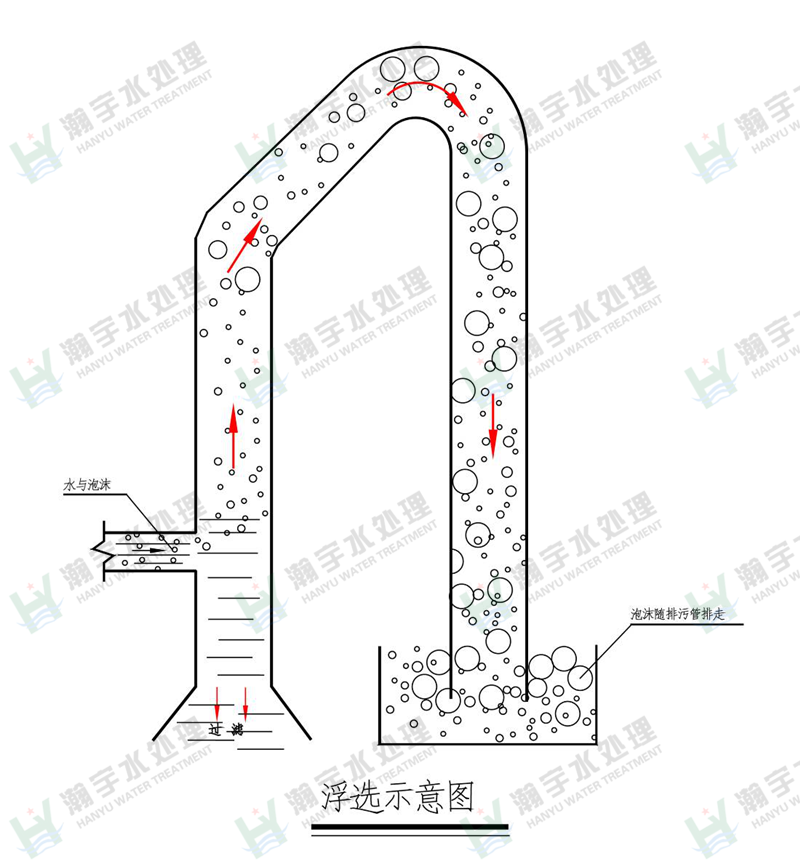

<2> 除污（浮選）原理

水面上產生泡沫的原因是水中的皂類和蛋白質類物質充當起泡劑，也就是N、P物質和油脂類物質。一般的壓力罐由于采用大顆粒小比重的纖維球和石英砂等作為濾料，而且罐內壓強比較大，泡沫可以通過濾層和處理過的水一起流出，不能去除泡沫，且泡沫越來越多直接導致水質變差。HRD系列的水處理設備中當夾雜著泡沫的源水來到過濾層上時，由于泡沫比水輕，所以浮在水面以上，設備內壓力極小，濾層采用粒徑較小、比重較大的礦石復合濾料，泡沫不能通過下面過濾層，只能浮在表面。當泡沫越積越多時只能通過上面的管道溢走，或者當濾池反沖洗時，泡沫隨著一塊被沖走。由此基本上去除了水中的尿素、N、P物質和油脂類物質。

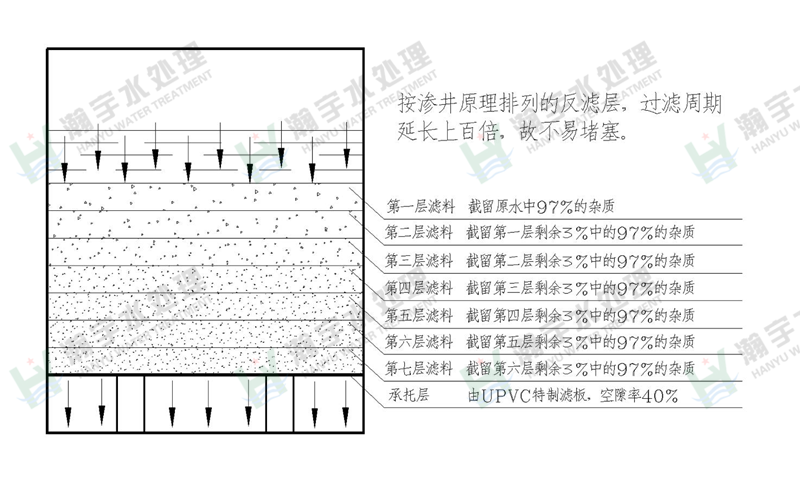

<3> 過濾（滲井精濾）原理

按滲井原理級配的復合多層濾料過濾，水按重力自上而下流動。第一層粒徑d1=0.8～1.6mm、比重r1=2.4、厚度h1=300mm；第二層粒徑d2=0.4～0.8mm、比重r2=3.2、厚度h2=200mm；第三層粒徑d3=0.2～0.4、比重r3=4.2、厚度h3=70mm；第四層……。第一層截留顆粒重的97%，剩余顆粒數的3%，第二層截留顆粒重的3%的97%，顆粒數的97%的3%，以下類推。第一層濾料的厚度最大，逐層厚度減薄，每一層都允許透過重量的3%，每一層都沒有堵死，都有空隙。最后一層仍然有空隙，只不過此時濁度已經小于0.4度，沒有必要再增加過濾的層數。

滲井的特點是，污水雖然濃度大，含污量大，但長期使用不會堵死，不會不再滲水。按此理論設計的精濾機具有同樣效能，不易堵塞，不會頻繁沖洗，使工作周期大大延長。按滲井反濾層級配的依據就是著眼污水本身的特性。濾層粒徑與污水中分散顆粒，它們之間是相吻合的。污水中的分散顆粒，可以按顆粒大小排列出許多級別，正常規律是顆粒大的這一級與緊靠它的顆粒小的這一級之間的關系基本都是97%和3%的關系 ，上層截留的大顆粒與下層截留的小顆粒存在著一種微妙的比例關系，即上層截留的顆粒重量占總重量的97%，而顆粒數只占3%，而下層截留的顆粒重量又是3%的97% ，以此類推。這就是按滲井反濾層級配的復合濾料層，把污水中的顆粒按層截留，拉開距離，每層都不會堵死，延長工作周期的原因，也是最有效地提高出水水質的原因。由于這種分層過濾的特點所致，甚至可以達到細菌的去除率90%以上。眾所周知，大腸桿菌的粒徑是0.5μ，換句話說這種復合濾層可以去除0.5μ以上的所有顆粒粒子，對0.5μ以上的同樣得到有效地去除。

<4> 反沖洗時的工作原理

當濾機過濾時，隨著過濾時間的增長，濾層中截流下來的雜質愈來愈多，濾層的水頭損失便逐漸增加，從而促使濾前水位不斷上升。當水位高出虹吸輔助管管口（反沖洗啟動的起始位置）時，水便自該管中下流，依靠下降水流在管中形成的真空以及急速水流的挾氣作用，虹吸系統的抽氣管開始不斷抽吸虹吸系統內的空氣，從而使真空度逐漸增加。當真空度增加到足夠大，越過虹吸系統最頂端下落的流量超過某一極限值時，虹吸系統管內的水流挾帶剩余的空氣形成連續水流，于是虹吸形成，反沖洗開始。源水通過濾層，水中雜質被攔截積累起來，濾層阻力增大，造成水位上升，當水位上升到一定高度時，此時水通過一輔助虹吸管，整個系統形成自動虹吸，設備反沖洗開始，通過自動定時裝置，沖洗歷時2.5分鐘即可達到反沖洗效果。所以反沖洗工作周期取決于水質，沖洗周期可由數小時到數月。

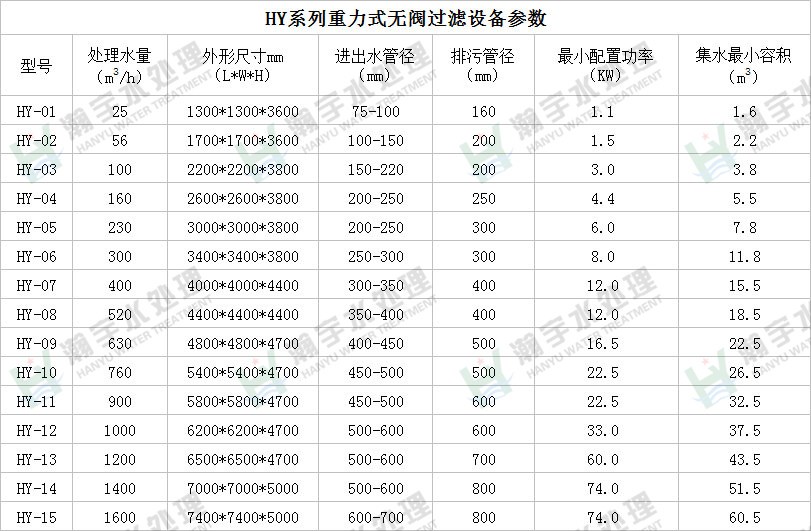

<五>、設備技術參數和規格
